漆膜硬度是表示漆膜機械強度的重要性能之一。漆膜硬度越高，漆膜抵抗由于碰撞、壓陷、擦劃等造成的變形的能力就越強，因此對漆膜硬度進行檢測是評估涂層質(zhì)量的一個重要手段。測定漆膜硬度的方法主要有鉛筆硬度法、擺桿阻尼試驗、劃痕試驗、壓痕試驗等。

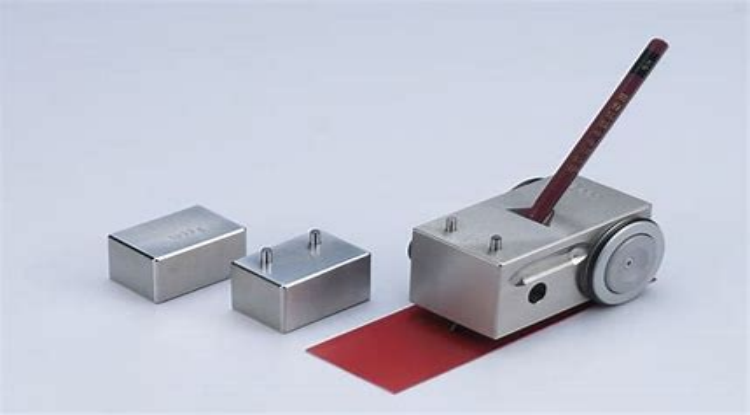

鉛筆硬度法：
用規(guī)定尺寸、形狀和硬度的鉛筆芯在（7.35±0.15）N的負荷下以45°角向下壓在漆膜表面上，通過在漆膜表面推動鉛筆，逐漸增加鉛筆的硬度直至漆膜表面出現(xiàn)劃痕或其他可見缺陷，以沒有使漆膜出現(xiàn)缺陷的最硬鉛筆的硬度表示漆膜的鉛筆硬度。
適用范圍：僅適用于光滑表面涂層的漆膜硬度測定
測試標準：GB/T 6739-2022，ISO 15184:2020，ASTM D3363-22
擺桿阻尼試驗：
通過擺桿下面嵌入的兩個鋼球接觸漆膜模板，在擺桿以一定周期擺動時，擺桿由于自身重量的影響對漆膜形成壓迫，使漆膜產(chǎn)生抵抗擺桿擺動的阻力（阻尼），根據(jù)擺桿到達規(guī)定振幅所需的阻尼時間判定漆膜的硬度，擺動衰減時間長的漆膜硬度就越高。
適用范圍：單層或多層的色漆、清漆及相關產(chǎn)品涂層
測試標準：GB/T 1730-2007，ISO 1522:2012，ASTM D4366-16（2021）
劃痕試驗：
將施加了規(guī)定負荷的劃針以恒定速度劃過涂層，先以稍低于預期引起涂層劃破的負荷進行試驗，然后對劃針逐漸增加負荷進行試驗，直至涂層被劃破為止，以劃破漆膜時的最小負荷作為漆膜的硬度值。
適用范圍：單層或多層的色漆、清漆及相關產(chǎn)品涂層
測試標準：GB/T 9279.1-2015，ISO 1518-1:2023，ASTM D5178-21
壓痕試驗：
將壓痕器輕放在試板上，放置規(guī)定時間（30±1）s后，輕輕抬走壓痕器，將留下壓痕的試板放在不低于20倍的顯微鏡下，在規(guī)定的時間（35±1）s時間內(nèi)，測定壓痕長度。壓痕長度越短，漆膜的硬度就越高。
適用范圍：單層或多層的色漆、清漆及相關產(chǎn)品涂層
測試標準：GB/T 9275-2008，ISO 2815:2003，ASTM D1474/D1474M-13（2023）
標準參考：
GB/T 6739-2022 色漆和清漆 鉛筆法測定漆膜硬度
GB/T 1730-2007 色漆和清漆 擺桿阻尼試驗
GB/T 9279.1-2015 色漆和清漆耐劃痕性的測定 第1部分：負荷恒定法
GB/T 9275-2008 色漆和清漆巴克霍爾茲壓痕試驗
ASTM D3363-22 用鉛筆測漆膜硬度的標準試驗方法
ASTM D4366-16(2021) 用擺桿阻尼試驗測定有機涂層硬度的標準試驗方法
ASTM D5178-21 有機涂層耐劃痕性標準試驗方法
ASTM D1474D1474M-13(2023) 有機涂層壓痕試驗標準試驗方法
座 機：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
